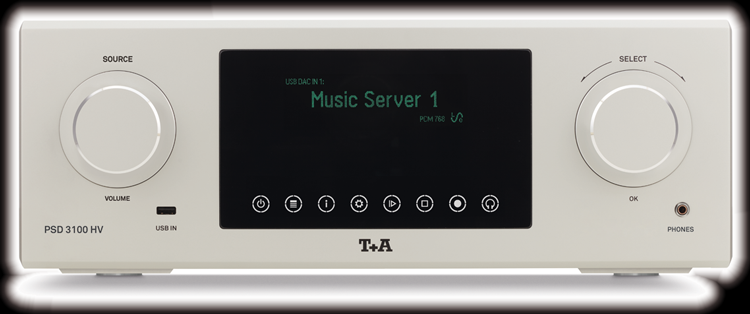

Der Vorverstärker-Streaming-DAC
Der PSD 3100 HV wurde unter der Maßgabe entwickelt, die Leistungsfähigkeit
unserer besten Vorverstärker und Wandler mit der bequemen Nutzung eines
Multi Source Players zu kombinieren. Beginnend mit professionellen digitalen
Eingängen über FM, FM-HD, DAB+ Radiowiedergabe, Bluetooth und Connect Diensten
bis zum Streaming lokaler und globaler Internet- und Netzwerkquellen wandelt
der PSD 3100 HV alles Digitale direkt in höchstwertige analoge Signale und
wird damit zur konsequent audiophilen Lösung für all jene, deren Musiksammlung
das Zeitalter der CD hinter sich gelassen hat. Der PSD 3100 HV ist der
universelle Steuerzentrale für eine High End Anlage, an die nur noch entsprechende
Endstufen oder Aktivlautsprecher angeschlossen werden müssen. Zeitgleich verkörpert
er unser kompromisslos wissenschaftliches Vorgehen: beste Wiedergabequalität ohne
schädliche Wechselwirkungen zwischen den unterschiedlichen analogen und digitalen
Baugruppen ist in einem Multifunktionsgerät nur durch die Kombination einzigartiger
Technologien und jahrzehntelanger Erfahrung möglich.
Streaming & Quellen
Ein Herzstück des PSD 3100 HV stellt eine unter audiophilen Gesichtspunkten
konstruierte Netzwerkplatine dar, deren Aufgabe in der Verarbeitung eingehender
WLAN-, LAN- sowie USB-Master-Mode-Signale und dem Zugriff auf hochwertige
Streaming Dienste wie Tidal, Qobuz und Deezer besteht. Für lokale Anwendungen
streamt der neue T+A Streamingclient der 3. Generation PCM Daten bis zu einer
Qualität von 192/32 (HD) und DSD Dateien bis zu einer Auflösung von DSD 256
direkt aus dem Netzwerk. Neben außergewöhnlich hoher Wiedergabequalität
liegt der Fokus des Streamingclients auf einem ebenso hohen Bedienkomfort:
Der kostenlose airable Service managed Streamingdienste und Internetradiostationen,
wodurch die komplette Verwaltung automatisiert im Hintergrund erfolgen kann.
Den lange Zeit existierenden Widerspruch zwischen der Übertragung mobiler
Daten und Wiedergabequalität überwindet der PSD 3100 HV durch den konsequenten
Einsatz hochwertiger und komfortabler Verbindungstandards, welche selbst unkomprimierte
Flac-Dateien ohne Qualitätseinbußen übertragen können.Zusätzlich zu dem im
Streaming Client integriertem Zugang zum Internetradio ermöglicht der PSD 3100 HV
drei weitere Radiodienste: FM, FM-HD und DAB+. Deren außergewöhnlich hohe
Klangqualität wird durch die verwendete digitale Zwischenfrequenz,
Demodulation und Stereo-Decoderendstufe garantiert, während die hohe Empfindlichkeit
den PSD befähigt, selbst schwache Signale zu empfangen und sauber aufzubereiten:
Nur die intelligente Kombination all dieser Eigenschaften lässt die klassischste
aller Signalquellen sowohl am Kabel als auch an Antennen ausgezeichnet klingen.
Vorverstärker & Ausgänge
Durch einen in HV Technologie diskret aufgebauten Class A Vorverstärker,
die relaisgesteuerte Lautstärkeregelung mit Balance und Loudness-Funktion,
abschaltbarer Klangregelung, sowie die verwendeten Doppel Mono „State of the Art“
Ausgangsstufen wird der PSD 3100 HV zusätzlich ein erstklassiger Vorverstärker.
Seine hochwertigen XLR- und asymmetrischen RCA-Ausgänge stellen die Signalbrücke
zu Endstufen und Aktivlautsprechern dar, während Kopfhörer über einen
symmetrischen 4,4 mm Pentaconn-Kopfhörerausgang verbunden werden können.
Damit jeder beliebige Kopfhörer mühelos angesteuert werden kann, bezieht der
Ausgang sein Signal von einem speziellen Hochleistungskopfhörerverstärker,
der nicht nur ausgezeichnet klingt, sondern sehr spannungsstabil und stromlieferfähig ist.
Digitaleingänge
Das Digital Connecting Board des PSD 3100 HV bildet die komplette Bandbreite
aller modernen digitalen Quellen ab: professionelle AES/EBU, BNC sowie optische
und coaxiale SP/DIF-Eingänge sind ebenso vorhanden wie zwei HDMI- Eingänge und
ein HDMI-Ausgang. Sie alle ermöglichen den Anschluss beliebiger externer
Quellen – wie Set-Top-Boxen, Laufwerke und Zuspieler. Die IPA-LINK Buchse ist
für den Anschluss unseres Referenz SACD Laufwerkes PDT 3100 HV vorgesehen und
überträgt dessen Daten in voller Auflösung. Der auf dem Thesycon-Chip
basierende USB B (Device Mode) Eingang ermöglicht die Verarbeitung vom PC
bis zu DSD 512 und PCM 768 durch die nachfolgenden Wandlerbausteine.
Path Separation Technologynschluss
Wir glauben an eine unverfälschte Klangwiedergabe, denn nur diese überträgt
die Intention der Künstler, ohne etwas zuzufügen oder wegzunehmen.
Den Wandlern kommt dabei eine entscheidende Rolle zu, denn Sie sollen die
ursprünglich analoge Musik so nahe am Original wie möglich aus den digitalen
Daten wieder herstellen. Deshalb haben wir unsere revolutionäre
Path Seperation Technologie entwickelt, die PCM und DSD Signale nicht gemeinsam,
sondern jeden Signaltypen über einen eigenen Wandler verarbeitet.
PCM- Formate werden so mit unserem Doppel-Differential-Quadruple-Converter
bis zu 32bit/768 kSps und DSD Formate mit dem einmaligen T+A-True-1Bit DSD
D/A-Wandler bis zu DSD 512 (24,6 MHz) konvertiert.
Wandler & Filter
Der PSD 3100 HV soll selbst bei kritischen Passagen und kleinsten
Deteails durch seine verblüffende Auflösung, Dynamik, Linearität und Klirrfreiheit
hervorstechen. Deshalb besteht der von T+A entwickelte PCM Quadrupel Wandler aus
einer doppelt symmetrischen Schaltung mit acht 32-Bit BurrBrown Wandlern.
Nur so können Nichtlinearitäten überdurchschnittlich stark kompensiert werden,
während das ohnehin schon minimale Restrauschen um nochmals 6 dB reduziert wird.
Trotz dieser Leistungsfähigkeit ist der PCM Wandler dank seines 56-Bit Signalprozessor
fähig, an individuelle Klangpräferenzen angepasst zu werden. Dazu stehen vier von
T+A entworfene Filtertypen zur Verfügung, welche über ein optimales Zeitverhalten und
keine Vor- oder Nachschwinger im analogen Signal verfügen.
Unser T+A-True-1Bit DSD Wandler ist auch deshalb absolut einmalig, weil er mit einem
Paradigma brach: Gewöhnliche Wandler verarbeiten DSD-Signale, indem sie diese in
PCM konvertieren und über den PCM Modus wiedergeben. Damit geht unseres Erachtens
die native Qualität von DSD Aufnahmen verloren. Deshalb haben wir den True 1-Bit
DSD Converter entwickelt, der die DSD Daten nicht konvertiert, sondern nativ wandelt
und damit die klanglichen Vorteile eines Bitstreams vollständig erhält.
Vorverstärker
Frequenzgang +0 /-3dB: 0,5 Hz - 300 kHz
Fremd-/Geräuschspannungsabstand: 108 / 112 d
BKlirrfaktor | Intermodulation | Kanaltrennung: < 0,001 % | < 0,001 % | > 108 dB
Eingangsempfindlichkeit nominal Hochpegel (Cinch): 250 mVeff ... 9 Veff / 24 kOhm
Analogausgang Cinch | XLR: nom 1 Veff, max 9,5 Veff / 20 Ohm | nom 1,45 Veff, max 19,6 Veff / 40 Ohm
Kopfhörerausgang
Kopfhörerausgang: 4,4 mm Pentaconn (6 Ohm)
Anschlüsse
Digitaleingänge:
1 x AES-EBU 32...192 kHz / 16-24 Bit
4 x S/P-DIF: 1 x Standard Coax
1 x hochwertige BNC 32...192 kHz / 16-24 Bit,
2 x optische TOS-Link 32...192 kHz / 16-24 Bit
1 x USB DAC: Device-Mode mit max. 768 kSps (PCM) und DSD 512*, unterstützt asynchrone Datenübertragung.
*DSD 512 nur von einem Windows PC mit installiertem Treiber oder von einem Linux PC mit Kernel 4.4 oder höher.
2 x USB Master-Mode für USB-Massenspeicher (Stick oder HDD)
2 x HDMI IN, 1 x HDMI OUT mit ARC
1 x IPA (LVDS)
Netzwerkanschluss: LAN: Fast Ethernet 10/100/1000 Base-T, WLAN: 802.11 b/g/n
D/A Wandler
PCM: Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandlern
pro Kanal. 705,6 / 768 kSps Wandlungsrate
DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (24,5 MHz), nativer Bitstream
Upsampling (PCM): T+A-Signalprozessor – synchrones Upsampling mit 4 wählbaren Oversamplingalgorithmen. FIR kurz,FIR lang, Bezier/IIR, Bezier
Analogfilter: Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60 oder 120 kHz Grenzfrequenz
Frequenzgang:
PCM 44.1 kSps: 2 Hz - 20 kHz
PCM 48 kSps: 2 Hz - 22 kHz / DSD 64: 2 Hz - 44 kHz
PCM 96 kSps: 2 Hz - 40 kHz / DSD 128: 2 Hz - 60 kHz
PCM 192 kSps: 2 Hz - 80 kHz / DSD 256: 2 Hz - 80 kHz
PCM 384 kSps: 2 Hz - 100 kHz / DSD 512: 2 Hz - 100 kHz
PCM 768 kSps: 2 Hz - 120 kHz
Klirrfaktor: < 0.001 %
Geräuschspannungsabstand: > 117 dB
Kanaltrennung: > 110 dB
Streaming Client
Streaming Client Modul 3. Generation mit Quad Core Prozessor
Tuner
Internet Radio: Airable Internet Radio Service (> 11000 Stationen weltweit)
FM, FM-HD: 87,5 - 108 MHz; Empfindlichkeit 1 µV; S/N > 65 dBA
DAB, DAB+: 168 -240 MHz (Band III); Empfindlichkeit 2,0 µV, S/N > 96 dB
Features: RDS/RDBS, Stationsname (PS), Programmtyp (PTY), Radiotext (RT), Uhrzeit
Bluetooth
Bluetooth Standard: A2DP (Audio), AVRCP 1.4 (Control) / aptX® HD, SBC, AAC
Anschlüsse/ Zubehör/ Abmessungen
Netzanschluss: 2 x 110-120 V oder 220-240 V, 50-60 Hz. Betrieb: 30 W digital / 40 W analog
Standby: < 0,5 W
Abmessungen (B x H x T) / Gewicht: 17 x 46 x 46 cm / 26 kg
Zubehör: 2x Netzleitung, Fernbedienung F 3100, BNC Adapter
Ausführungen: Gehäuse Lack silber 47 oder Titan 64
