T+A DAC 200 D/A Wandler

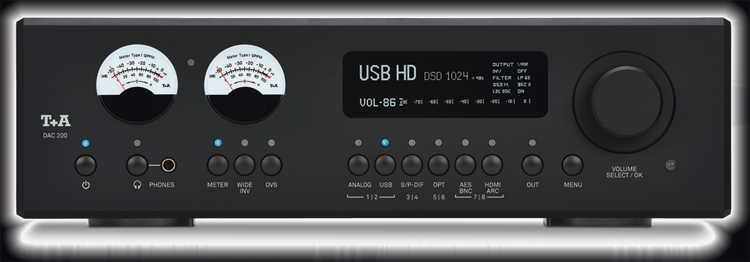

T+A DAC 200
Die A 200
Der DAC 200 ist das neuste Mitglied einer großen Familie an High-End Wandlern und Vorverstärkern. Sein kompletter
Aufbau ist ein Zeichen unserer kompromisslosen Hingabe zu Wissenschaft und Musik. Die Fähigkeit zur Wiedergabe von
DSD 1024-Dateien und die komplette galvanische Trennung sind nur zwei Highlights, die die Leistungsfähigkeit
des DAC 200 beindruckend unterstreichen. Der DAC 200 ist darauf ausgelegt, eine große Anzahl digitaler Formate
in naturgetreue Analogsignale zu wandeln und über den eingebauten Kopfhörer- oder Analogausgänge auszugeben.
De-Jitter-Masterclock
Unser Glaube an unverfälschte Musik bedeutet einen enormen Aufwand in der Beseitigung kleinster Störeinflüsse.
Die T+A De-Jitter-Masterclock wurde entwickelt, um alle T+A DACs von solchen Störsignalen zu befreien,
insbesondere solchen, die aus der Verwendung an Computern entstehen.
bei diesen Jitter genannten Störungen handelt es sich um minimale Zeitversatze im Takt, die das Klangerlebnis
nichtsdestotrotz negativ beeinflussen, es sei denn, sie werden vor der Wandlung in analoge Signale entfernt.
Die in Herford entwickelte De-Jitter Masterclock ist die konsequent audiophile Antwort auf Jitter: In einem mehrstufigen
Verfahren werden die eingehenden Signale untersucht und auch von stärksten Jitterartefakten bereinigt. Im ersten Schritt
wird ein Rohtakt aus dem eingehenden Signal gewonnen, welcher von Mikroprozessoren genauestens untersucht wird:
Nur wenn die Frequenzlage und Stabilität strenge Mindestkriterien erfüllt, wird das Signal auf die Masterclock
umgeschaltet. Bei Verfehlung der Kriterien werden die Signale in einem speziell aufgebauten zweiten Jitterbug
nochmals durch eine 2.PLL Stufe gereinigt, bis der Restjitter um den Faktor 4 reduziert ist.
Signale, welche die Reinheitsanforderungen erfüllen werden durch die Umschaltung auf die Masterclock vollständig
vom Eingangsjitter entkoppelt und durch zwei genau justierte Quarzoszillatoren weiterverarbeitet. Jeder Oszillator ist für
eine einzelne Taktfamilie reserviert, wodurch sowohl der ungerade 44.1 kHz Takt bis 354,8 kHz als auch der
gerade 48 kHz Takt bis 762 kHz durch die Masterclock abgedeckt sind.
Path Separation Technology
Wir glauben daran, Musik unverfälscht wiederzugeben. Deshalb eliminieren wir bereits in der Entwicklung kleinste
Störfaktoren, seien sie auch noch so minimal. Die gemeinsame Verarbeitung von PCM- und DSD-Dateien in einem
Wandler ist genau eine solche Störung: Vermeintlich unbedeutend und mit einem trotzdem entscheidenden
Einfluss auf den Klang. Um genau diesen Einfluss zu eliminieren, entstand die einmalige
T+A Path Separation Technologie: Für PCM und DSD werden eigene und auf ihre Anforderungen
speziell zugeschnittene Wandler genutzt, die negative Klangeinflüsse nicht nur ausschließen, sondern
die Potentiale jedes Formates optimal ausnutzen. Für PCM Signale kommt unser Quadrupelwandler zum Einsatz,
während DSD-Dateien durch den weltweit einzigartigen T+A-True-1-Bit-Converter verarbeitet werden.
Wandler + Filter
Unser T+A-True-1-Bit-Wandler ist auch deshalb absolut einmalig, weil er mit einem Paradigma brach:
Gewöhnliche Wandler verarbeiten DSD-Signale indem sie diese in PCM konvertieren
und über den PCM Modus wiedergeben. Genau diese Konvertierung widerspricht unserer Überzeugung
und legte die Grundlage für die Entwicklung des True-1-Bit-Converter. Er verarbeitet DSD-Dateien nativ
ohne schädliche Konvertierungen und gibt sie absolut unverfälscht im echten 1- Bit-Stream wieder.
Die PCM-Wandlung übernimmt der T+A Quadrupel-Wandler. Seine doppelt symmetrische Schaltung
mit acht 32-Bit BurrBrown Wandlern kompensiert klangliche Nichtlinearitäten
überdurchschnittlich stark und lässt das kaum vorhandene Rauschen um nochmals 6 dB absinken.
Aus diesem Aufwand resultiert eine verblüffende Dynamik und Linearität bei
ebenso verblüffender Klirrfreiheit. Obwohl wir an unverfälschte Musikwiedergabe glauben, ermöglichen
unsere hauseigenen Bezier Filter im Quadrupelwandler die Anpassung der Klangcharakteristik an
den individuellen Geschmack. Durch die Nutzung dieser Polynome entsteht ein
perfektes Zeitbereichsverhalten für jedes der 6 verfügbaren Filter, von denen zwei NOS Stufen sind.
Galvanische Trennung DASS
Die analoge Klangqualität wird entscheidend durch die konsequente Trennung der digitalen und
analogen Sektion bestimmt. Die von uns als „Digital Analoge Separation System“ bezeichnete
Trennung nutzt ultraschnelle Digital Isolators von Silicon Labs zur galvanischen Trennung
der Analogsektion vom Digitalteil. Um die Trennung durch die komplette Signalkette aufrechterhalten
zu können, sind die Netzteile für den analogen und den digitalen Signalpfad ebenfalls vollkommen galvanisch getrennt.

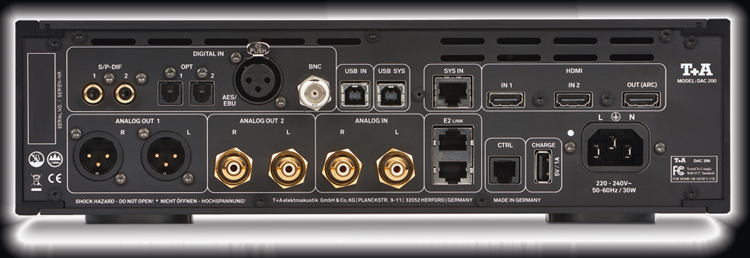

Eingänge Vorverstärker & Ausgänge:
Keinerlei Einschränkungen – diese Maxime leitet uns bei der Festlegung der Anschlüsse des DAC 200:
Seine Eingänge sind so universell wie qualitativ hochwertig: Die USB-B Eingänge basieren auf dem
neuen hochauflösenden Thesycon-Chip, der bis zu DSD 1024 verarbeitet.
AES/EBU und BNC sind ebenso vorhanden wie SP/DIF optisch und coaxial. Der T+A SYS Link stellt die schnelle Signalverbindung innerhalb der Serie 200 über den SYS IN Eingang her. Standardmäßig ist ein Analogeingang verbaut, als Option sind zwei HDMI-Eingänge (Stereo) erhältlich. Ein in HV-Technologie diskret
aufgebauter Class-A-Vorverstärker und die verwendete Doppel Mono „State of the Art“ Ausgangsstufe
lassen den DAC 200 zu einem erstklassigen Vorverstärker werden, der mehrere Ausgänge für
jegliche Anforderungen zur Verfügung stellt. Symmetrische XLR- und asymmetrische RCA-Ausgänge geben die
analogen Signale an Endstufen weiter, Kopfhörer werden über
einen symmetrischen 4,4 mm Pentaconn-Kopfhörerausgang angeschlossen. Dieser bezieht sein Signal von einem speziellen
Hochleistungskopfhörerverstärker. Im Gegensatz zu herkömmlichen Chiplösungen ist dieser vollständig
diskret aufgebaut und speziellauf die Anforderungen von Kopfhörern ausgelegt. Ein HDMI-Ausgang (mit Audio Return Channel (ARC) zur Durchleitung des HDMI-Signals ist im optionalen HDMI-Board erhältlich.
Technische Daten laut Hersteller
Analogsektion
Frequenzgang + 0 / − 3 dB: 0,1 Hz – 200 kHz
Fremd-/Geräuschspannungsabstände: 110/114 dB
Klirrfaktor / Intermodulation: < 0,001 % / < 0,001 %
Kanaltrennung: > 108 dB
Vorverstärkerausgänge variabel:
Hochpegel (RCA) 0...2,5 Veff / 22 Ohm, symmetrisch (XLR) 0...5,0 Veff / 22 Ohm
fix: Hochpegel (RCA) 2,5 Veff / 22 Ohm, symmetrisch (XLR) 5,0 Veff / 22 Ohm
diskret aufgebaute Class-A-HV-Ausgangsstufe in Doppel-Mono-Schaltung
Lautstärkeregelung: Goldkontaktrelais, in 1 dB Schritten, - 90 dB bis 0 dB, vollständig überbrückbar
Kopfhörerausgang: 4.4 mm Pentaconn, diskret aufgebaute Hochleistungsendstufe,
Class A-Betrieb mit bis zu 200 mA, Ausgangsimpedanz 6 Ohm
Analogeingänge
Hochpegel (RCA): 250 mVeff ... 4,5 Veff / 10 kOhm
Digitaleingänge
1 x AES-EBU 32...192 kHz / 16-24 Bit
S/P-DIF: 2 x Standard Coax, 2 x optische TOS-Link 32...192 kHz / 16-24 Bit
und DoP bis DSD64 (0x05/0xFA Marker)
1 x BNC 32...192 kHz / 16-24 Bit
2 x USB DAC: Device-Mode 44,1 ... 768 kSps (PCM) und bis zu DSD1024*
Asynchrone Datenübertragung. *DSD 512 und DSD 1024 nur von einem Windows PC mit installiertem Treiber oder Linux PC mit Kernel 4.4 oder höher.
Unterstützt DoP bis DSD256 (0x05/0xFA Marker)
2 x HDMI IN, 1 x HDMI OUT mit ARC (optionale Ausstattung)
D/A Wandlersektion
PCM: Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta
D/A-Wandlern pro Kanal, 705,6 / 768 kSps Wandlungsrate
DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 1024 (49,2 MHz), nativer Bitstream
Upsampling: T+A-Signalprozessor – synchrones Upsampling mit 4 wählbaren Oversampling-algorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier, NOS (non-oversampling)
Analogfilter: Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60 oder
120 kHz Grenzfrequenz
Anschluss / Zubehör / Abmessungen
Netzanschluss: 200 – 240 V, 50 – 60 Hz, 30 Watt
Standby: < 0,5 W
Abmessungen (H × B × T): 10 × 32 × 34 cm
Zubehör: Fernbedienung FM 200, Netzkabel, USB-Kabel
Gewicht: 6,2 kg
Ausführungen: Alu silber eloxiert (43), Alu schwarz eloxiert (42)
Technische Änderungen vorbehalten!

Die A 200
Der DAC 200 ist das neuste Mitglied einer großen Familie an High-End Wandlern und Vorverstärkern. Sein kompletter
Aufbau ist ein Zeichen unserer kompromisslosen Hingabe zu Wissenschaft und Musik. Die Fähigkeit zur Wiedergabe von
DSD 1024-Dateien und die komplette galvanische Trennung sind nur zwei Highlights, die die Leistungsfähigkeit
des DAC 200 beindruckend unterstreichen. Der DAC 200 ist darauf ausgelegt, eine große Anzahl digitaler Formate
in naturgetreue Analogsignale zu wandeln und über den eingebauten Kopfhörer- oder Analogausgänge auszugeben.
De-Jitter-Masterclock
Unser Glaube an unverfälschte Musik bedeutet einen enormen Aufwand in der Beseitigung kleinster Störeinflüsse.
Die T+A De-Jitter-Masterclock wurde entwickelt, um alle T+A DACs von solchen Störsignalen zu befreien,
insbesondere solchen, die aus der Verwendung an Computern entstehen.
bei diesen Jitter genannten Störungen handelt es sich um minimale Zeitversatze im Takt, die das Klangerlebnis
nichtsdestotrotz negativ beeinflussen, es sei denn, sie werden vor der Wandlung in analoge Signale entfernt.
Die in Herford entwickelte De-Jitter Masterclock ist die konsequent audiophile Antwort auf Jitter: In einem mehrstufigen
Verfahren werden die eingehenden Signale untersucht und auch von stärksten Jitterartefakten bereinigt. Im ersten Schritt
wird ein Rohtakt aus dem eingehenden Signal gewonnen, welcher von Mikroprozessoren genauestens untersucht wird:
Nur wenn die Frequenzlage und Stabilität strenge Mindestkriterien erfüllt, wird das Signal auf die Masterclock
umgeschaltet. Bei Verfehlung der Kriterien werden die Signale in einem speziell aufgebauten zweiten Jitterbug
nochmals durch eine 2.PLL Stufe gereinigt, bis der Restjitter um den Faktor 4 reduziert ist.
Signale, welche die Reinheitsanforderungen erfüllen werden durch die Umschaltung auf die Masterclock vollständig
vom Eingangsjitter entkoppelt und durch zwei genau justierte Quarzoszillatoren weiterverarbeitet. Jeder Oszillator ist für
eine einzelne Taktfamilie reserviert, wodurch sowohl der ungerade 44.1 kHz Takt bis 354,8 kHz als auch der
gerade 48 kHz Takt bis 762 kHz durch die Masterclock abgedeckt sind.
Path Separation Technology
Wir glauben daran, Musik unverfälscht wiederzugeben. Deshalb eliminieren wir bereits in der Entwicklung kleinste
Störfaktoren, seien sie auch noch so minimal. Die gemeinsame Verarbeitung von PCM- und DSD-Dateien in einem
Wandler ist genau eine solche Störung: Vermeintlich unbedeutend und mit einem trotzdem entscheidenden
Einfluss auf den Klang. Um genau diesen Einfluss zu eliminieren, entstand die einmalige
T+A Path Separation Technologie: Für PCM und DSD werden eigene und auf ihre Anforderungen
speziell zugeschnittene Wandler genutzt, die negative Klangeinflüsse nicht nur ausschließen, sondern
die Potentiale jedes Formates optimal ausnutzen. Für PCM Signale kommt unser Quadrupelwandler zum Einsatz,
während DSD-Dateien durch den weltweit einzigartigen T+A-True-1-Bit-Converter verarbeitet werden.
Wandler + Filter
Unser T+A-True-1-Bit-Wandler ist auch deshalb absolut einmalig, weil er mit einem Paradigma brach:
Gewöhnliche Wandler verarbeiten DSD-Signale indem sie diese in PCM konvertieren
und über den PCM Modus wiedergeben. Genau diese Konvertierung widerspricht unserer Überzeugung
und legte die Grundlage für die Entwicklung des True-1-Bit-Converter. Er verarbeitet DSD-Dateien nativ
ohne schädliche Konvertierungen und gibt sie absolut unverfälscht im echten 1- Bit-Stream wieder.
Die PCM-Wandlung übernimmt der T+A Quadrupel-Wandler. Seine doppelt symmetrische Schaltung
mit acht 32-Bit BurrBrown Wandlern kompensiert klangliche Nichtlinearitäten
überdurchschnittlich stark und lässt das kaum vorhandene Rauschen um nochmals 6 dB absinken.
Aus diesem Aufwand resultiert eine verblüffende Dynamik und Linearität bei
ebenso verblüffender Klirrfreiheit. Obwohl wir an unverfälschte Musikwiedergabe glauben, ermöglichen
unsere hauseigenen Bezier Filter im Quadrupelwandler die Anpassung der Klangcharakteristik an
den individuellen Geschmack. Durch die Nutzung dieser Polynome entsteht ein
perfektes Zeitbereichsverhalten für jedes der 6 verfügbaren Filter, von denen zwei NOS Stufen sind.
Galvanische Trennung DASS
Die analoge Klangqualität wird entscheidend durch die konsequente Trennung der digitalen und
analogen Sektion bestimmt. Die von uns als „Digital Analoge Separation System“ bezeichnete
Trennung nutzt ultraschnelle Digital Isolators von Silicon Labs zur galvanischen Trennung
der Analogsektion vom Digitalteil. Um die Trennung durch die komplette Signalkette aufrechterhalten
zu können, sind die Netzteile für den analogen und den digitalen Signalpfad ebenfalls vollkommen galvanisch getrennt.
Eingänge Vorverstärker & Ausgänge:
Keinerlei Einschränkungen – diese Maxime leitet uns bei der Festlegung der Anschlüsse des DAC 200:
Seine Eingänge sind so universell wie qualitativ hochwertig: Die USB-B Eingänge basieren auf dem
neuen hochauflösenden Thesycon-Chip, der bis zu DSD 1024 verarbeitet.
AES/EBU und BNC sind ebenso vorhanden wie SP/DIF optisch und coaxial. Der T+A SYS Link stellt die schnelle Signalverbindung innerhalb der Serie 200 über den SYS IN Eingang her. Standardmäßig ist ein Analogeingang verbaut, als Option sind zwei HDMI-Eingänge (Stereo) erhältlich. Ein in HV-Technologie diskret
aufgebauter Class-A-Vorverstärker und die verwendete Doppel Mono „State of the Art“ Ausgangsstufe
lassen den DAC 200 zu einem erstklassigen Vorverstärker werden, der mehrere Ausgänge für
jegliche Anforderungen zur Verfügung stellt. Symmetrische XLR- und asymmetrische RCA-Ausgänge geben die
analogen Signale an Endstufen weiter, Kopfhörer werden über
einen symmetrischen 4,4 mm Pentaconn-Kopfhörerausgang angeschlossen. Dieser bezieht sein Signal von einem speziellen
Hochleistungskopfhörerverstärker. Im Gegensatz zu herkömmlichen Chiplösungen ist dieser vollständig
diskret aufgebaut und speziellauf die Anforderungen von Kopfhörern ausgelegt. Ein HDMI-Ausgang (mit Audio Return Channel (ARC) zur Durchleitung des HDMI-Signals ist im optionalen HDMI-Board erhältlich.
Technische Daten laut Hersteller
Analogsektion
Frequenzgang + 0 / − 3 dB: 0,1 Hz – 200 kHz
Fremd-/Geräuschspannungsabstände: 110/114 dB
Klirrfaktor / Intermodulation: < 0,001 % / < 0,001 %
Kanaltrennung: > 108 dB
Vorverstärkerausgänge variabel:
Hochpegel (RCA) 0...2,5 Veff / 22 Ohm, symmetrisch (XLR) 0...5,0 Veff / 22 Ohm
fix: Hochpegel (RCA) 2,5 Veff / 22 Ohm, symmetrisch (XLR) 5,0 Veff / 22 Ohm
diskret aufgebaute Class-A-HV-Ausgangsstufe in Doppel-Mono-Schaltung
Lautstärkeregelung: Goldkontaktrelais, in 1 dB Schritten, - 90 dB bis 0 dB, vollständig überbrückbar
Kopfhörerausgang: 4.4 mm Pentaconn, diskret aufgebaute Hochleistungsendstufe,
Class A-Betrieb mit bis zu 200 mA, Ausgangsimpedanz 6 Ohm
Analogeingänge
Hochpegel (RCA): 250 mVeff ... 4,5 Veff / 10 kOhm
Digitaleingänge
1 x AES-EBU 32...192 kHz / 16-24 Bit
S/P-DIF: 2 x Standard Coax, 2 x optische TOS-Link 32...192 kHz / 16-24 Bit
und DoP bis DSD64 (0x05/0xFA Marker)
1 x BNC 32...192 kHz / 16-24 Bit
2 x USB DAC: Device-Mode 44,1 ... 768 kSps (PCM) und bis zu DSD1024*
Asynchrone Datenübertragung. *DSD 512 und DSD 1024 nur von einem Windows PC mit installiertem Treiber oder Linux PC mit Kernel 4.4 oder höher.
Unterstützt DoP bis DSD256 (0x05/0xFA Marker)
2 x HDMI IN, 1 x HDMI OUT mit ARC (optionale Ausstattung)
D/A Wandlersektion
PCM: Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta
D/A-Wandlern pro Kanal, 705,6 / 768 kSps Wandlungsrate
DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 1024 (49,2 MHz), nativer Bitstream
Upsampling: T+A-Signalprozessor – synchrones Upsampling mit 4 wählbaren Oversampling-algorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier, NOS (non-oversampling)
Analogfilter: Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60 oder
120 kHz Grenzfrequenz
Anschluss / Zubehör / Abmessungen
Netzanschluss: 200 – 240 V, 50 – 60 Hz, 30 Watt
Standby: < 0,5 W
Abmessungen (H × B × T): 10 × 32 × 34 cm
Zubehör: Fernbedienung FM 200, Netzkabel, USB-Kabel
Gewicht: 6,2 kg
Ausführungen: Alu silber eloxiert (43), Alu schwarz eloxiert (42)
Technische Änderungen vorbehalten!
